Installationsmethode

Industrie Rolltore




Industrielle Rolltore sind in Bezug auf die Installation sehr anpassungsfähig. So können wir sie an der Innenseite des Raums einbauen, es ist möglich, sie im Raum selbst zu installieren. Falls erforderlich, können industrielle Rolltore auch außerhalb des Raums installiert werden, je nach Anforderungen der Anforderungen des Berufs und des Kunden.

Seitenansicht

installationsmethode-industrie-rolltore

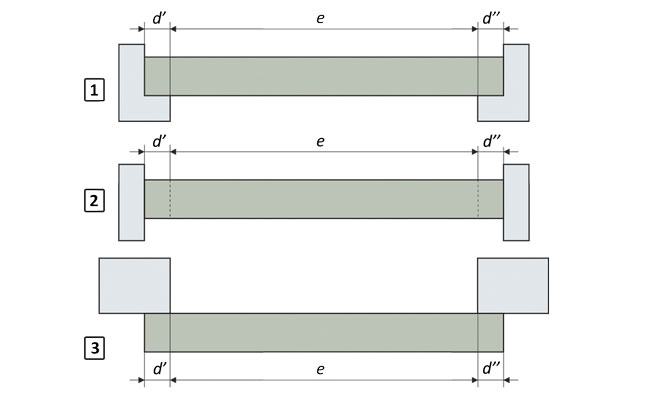

Draufsicht

Hinweis: Die Maße in der Tabelle sind in mm angegeben Lochhöhe
a
Höhe des freien Raums
b
Erforderliche Tiefe für den Einbau
c
Benötigter Platz auf der linken Seite der Öffnung
d’
Benötigter Platz auf der rechten Seite der Öffnung
d”
Türbreite
e
Industrie Rolltore min 2000 min 400 min 400 min 450* min 700* min 2000
max 6000 max 800 max 800 max 12000



* Ein Beispiel für eine Montage des Antriebs auf der linken Seite ist angegeben

Wichtig!

Die Daten in der Tabelle sind die Minimal- und Maximalwerte der Maße und in einigen Fällen können die Maße nicht kombiniert werden. Jede Tür erfordert eine besondere Berechnung!
